Diagrama da linha de combustível: como ler, diagnosticar e substituir as linhas de combustível do seu veículo

Você sente um cheiro de combustível na garagem ou vê uma mancha escura na garagem, sob o compartimento do motor. A resposta natural é abrir o capô e rastrear a fonte – apenas para encontrar vários canos correndo em direções diferentes, todos parecendo semelhantes. O compartimento do motor não vem com etiquetas e, sem um diagrama da linha de combustível, identificar a linha de abastecimento, a linha de retorno e a linha de vapor torna-se uma adivinhação. Essa suposição é exatamente o que leva a peças erradas, vazamentos de acessórios e reparos repetidos.

Este guia explica como ler um diagrama de linha de combustível, o que cada linha realmente faz, onde ocorrem as falhas com mais frequência e o que verificar antes de comprar uma linha de combustível de reposição.

Por que um diagrama de linha de combustível é uma ferramenta prática de reparo

Um diagrama da linha de combustível é mais do que uma ilustração do manual de serviço. Em um veículo moderno, o sistema de fornecimento de combustível é dividido em pelo menos duas zonas de pressão: um circuito de alimentação pressurizado do tanque para os injetores e um circuito de retorno de baixa pressão ou vapor de volta ao tanque. Alguns veículos não têm retorno, o que significa que uma linha interna extra passa dentro do módulo da bomba de combustível em vez de um tubo de retorno visível.

A identificação incorreta de uma linha pode criar baixa pressão de combustível, problemas de partida a quente ou um vazamento invisível que se torna um risco de incêndio. O diagrama é o caminho mais curto entre identificar um tubo danificado e consertar o tubo correto. Sem ele, você estará adivinhando em um sistema onde uma suposição errada é cara e potencialmente perigosa.

Componentees principais mostrados em um diagrama moderno de linha de combustível

Cada diagrama de linha de combustível de fábrica é construído em torno da mesma arquitetura básica, mesmo que o roteamento seja diferente entre as marcas. Os componentes abaixo aparecem em quase todos os veículos de passageiros sem GNV.

Em sistemas sem retorno, o diagrama pode mostrar apenas uma linha de alimentação no compartimento do motor, com a função de retorno controlada pelo regulador de pressão dentro do tanque. O tubo de vapor EVAP ainda está presente no desenho, portanto não o confunda com uma linha de retorno de combustível ao traçar tubos.

Como ler um diagrama de linha de combustível passo a passo

Ler um diagrama de linha de combustível envolve seguir o fluxo, não apenas traçar linhas. Comece no tanque e siga em frente; o desenho sempre mostrará a bomba em algum lugar entre o tanque e o filtro. Concentre-se primeiro nas setas e nos números das peças e depois nos detalhes físicos, como tipo de rosca, tamanho da conexão rápida e posição do suporte.

1. Leia a legenda e anote o valor declarado da pressão do combustível e quaisquer abreviaturas usadas nas conexões.
2. Encontre o módulo da bomba de combustível dentro do tanque e confirme se o sistema possui linha de retorno visível ou não tem retorno.
3. Trace a linha de abastecimento da bomba até o filtro e depois até o trilho de combustível, verificando os clipes e as proteções térmicas ao longo do caminho.
4. Identifique o caminho de retorno: um tubo separado de volta ao tanque em projetos mais antigos ou um circuito interno dentro do módulo da bomba em projetos mais novos.
5. Compare os números das peças com o diagrama antes de remover qualquer coisa, porque uma diferença de um dígito em um número OE pode alterar o ângulo de curvatura.

Na prática, o hábito mais útil é fotografar o diagrama e depois combinar cada linha física com seu desenho por cor, diâmetro e formato do conector antes de afrouxar qualquer braçadeira.

Linha de abastecimento vs. linha de retorno: duas zonas de pressão diferentes

Em um motor típico com injeção de porta, a linha de abastecimento transporta combustível a 45–65 psi (cerca de 3,1–4,5 bar) da bomba até o trilho de combustível. A linha de retorno opera a uma pressão próxima da atmosférica após o regulador de pressão de combustível. O diagrama torna esta distinção visível porque a linha de abastecimento é geralmente desenhada mais espessa e rotulada com uma especificação de pressão, enquanto a linha de retorno é mais fina e sem etiqueta.

Em um sistema sem retorno, o regulador de pressão do combustível fica dentro do módulo da bomba de combustível, portanto o diagrama não mostrará uma linha de retorno indo para o motor. Em vez disso, o excesso de combustível circula através de uma curta linha interna dentro do tanque. Saber disso antes de começar evita que você compre uma linha de devolução que seu carro nunca teve.

Onde as linhas de combustível falham primeiro

Os diagramas de linhas de combustível também são mapas de falhas. Na prática da oficina, os vazamentos de combustível se aglomeram em vários pontos previsíveis, e a maioria deles é visível se você souber onde procurar.

• Conexões de conexão rápida que quebram ou perdem a tensão da vedação do anel de vedação após ciclos térmicos.
• Seções de aço sob o chassi que sofrem corrosão externa após exposição ao sal da estrada e à umidade.
• Juntas de acoplamento onde o revestimento de borracha envelheceu e endureceu, causando um vazamento na braçadeira.
• Seções em contato com suportes afiados, proteções térmicas ou chicotes elétricos que desgastam a camada externa.
• Áreas onde a linha foi dobrada muito acentuadamente durante um reparo anterior, restringindo o fluxo e tensionando o material.

A maioria desses problemas se resume ao roteamento correto e à preparação limpa da conexão. O artigo sobre prevenção de vazamentos em acessórios de tubos automotivos cobre os detalhes práticos de preparação da extremidade do tubo, torque de fixação e alinhamento de encaixe que mantêm uma nova linha de combustível livre de vazamentos por anos.

Escolhendo uma linha de combustível de reposição: lista de verificação de material e instalação

Escolher uma linha de combustível de reposição significa combinar material e geometria. A mangueira de borracha é flexível, mas se degrada mais rapidamente com combustível misturado com etanol. A tubulação de náilon resiste ao combustível e é leve, mas não tolera o calor próximo ao coletor de escapamento. Mangueiras trançadas de aço inoxidável e PTFE são as opções mais duráveis ​​para locais de alta pressão ou alto calor. O gráfico de barras abaixo compara as pressões de trabalho típicas para materiais comuns de linhas de combustível; trate-o como uma orientação, não como um substituto para a classificação impressa no produto que você compra.

Uma vez que o material esteja correto, a geometria é igualmente importante. Vale a pena escolher uma linha de fornecimento de substituição de ajuste direto não porque o metal seja exótico, mas porque o raio de curvatura, o comprimento do conector e as posições do suporte já são validados pelo projeto original. A tentativa de dobrar manualmente uma linha de metal geralmente produz uma torção que restringe o fluxo de combustível, e combinar os pontos de roteamento de fábrica do diagrama é o caminho confiável.

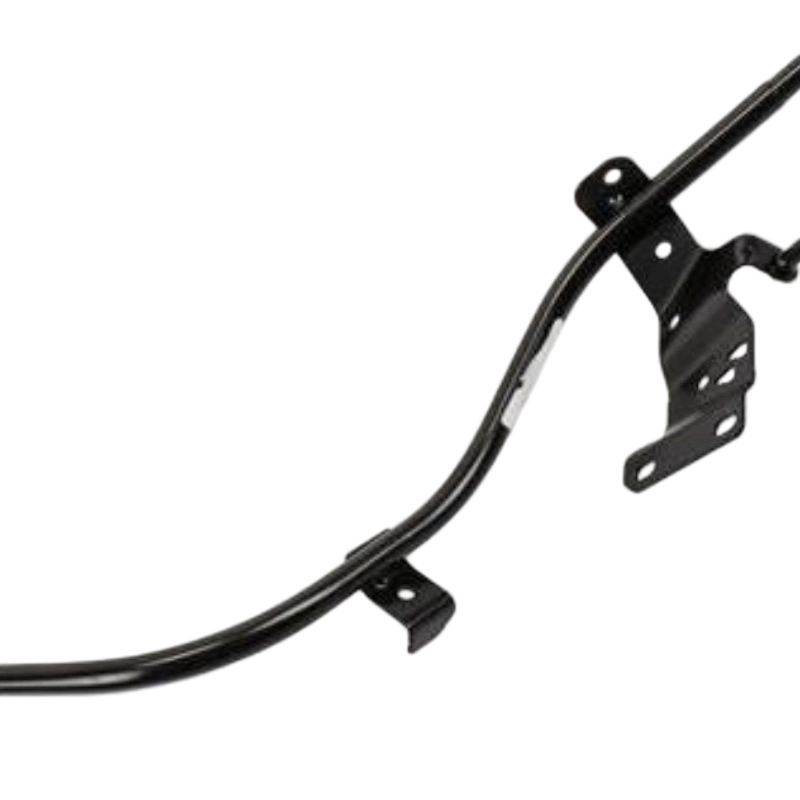

Linha de abastecimento de combustível para entrega confiável de combustível Esta linha de fornecimento de combustível foi projetada para suportar combustíveis corrosivos e altas temperaturas no compartimento do motor, garantindo uma pressão estável do tanque até os injetores. Sua geometria de ajuste preciso corresponde ao roteamento de fábrica, reduzindo os riscos de torção e proporcionando durabilidade a longo prazo. Ver Produto →

A mesma lógica se aplica à última seção antes dos injetores. Um tubo de alimentação do injetor desgastado ou torcido aparece como um cilindro pobre e em marcha lenta irregular muito antes de desenvolver um vazamento visível, e é por isso que escolhendo o tubo injetor de combustível certo para o seu motor é uma decisão sobre fluxo e fadiga vibratória, não apenas sobre o tamanho da conexão. Uma linha de alimentação do injetor feita com precisão mantém a pressão estável sob a carga pulsante dos injetores.

Linha de injetores de combustível de precisão (OE# 98063063) Um substituto de ajuste direto para OE#98063063, esta linha de alta pressão utiliza material CuNiFe certificado para evitar corrosão interna e vazamentos. Ele restaura a entrega precisa do diesel e o desempenho do motor, com suporte técnico e envio de amostras disponíveis. Ver Produto →

O gráfico de linhas abaixo mostra como a pressão do combustível muda ao longo de um circuito típico de injeção de porta. Este não é apenas um exercício de leitura: ele explica por que a seção de abastecimento precisa de uma mangueira metálica ou reforçada, enquanto a seção de retorno curta pode usar uma mangueira de borracha lisa classificada para uma pressão muito mais baixa.

Finalmente, uma vista isométrica é a mais útil para compreender como o diagrama da linha de combustível se relaciona com o veículo real. O desenho simplificado abaixo coloca o tanque na parte traseira, o trilho na frente e a linha de abastecimento correndo ao longo da parte externa da parte inferior da carroceria, enquanto a linha de retorno segue um caminho mais suave, próximo ao centro. Tenha essa relação espacial em mente e identificar as linhas sob o carro se tornará muito mais fácil.

Perguntas frequentes sobre linhas de combustível e diagramas

Respostas curtas às perguntas que surgem com mais frequência em oficinas de reparos e ligações de clientes.
