Como escolher a linha correta de injetores de combustível para aplicações automotivas?

Jul 23, 2026

Categorias

A seleção da linha correta de injetores de combustível automotivo se resume a quatro fatores

A direita linha de injetores de combustível automotivo é aquele que corresponde à pressão operacional do sistema de fornecimento de combustível, utiliza um material adequado ao tipo de combustível e ao ambiente sob o capô, conecta-se através de um estilo de encaixe adequado ao injetor e ao trilho e é dimensionado corretamente para diâmetro, espessura da parede e comprimento de roteamento. Errar em qualquer uma dessas variáveis tende a reduzir a vida útil e pode levar ao fornecimento irregular de combustível na ponta do injetor ao longo do tempo.

Em um motor multiportas a gasolina, uma linha de combustível classificada para pressão baixa a moderada com um revestimento resistente à corrosão é geralmente suficiente para o segmento de alimentação do injetor. Em um motor common rail de injeção direta de gasolina ou diesel, a linha do injetor entre o trilho ou a bomba e cada injetor deve suportar pressões muito mais altas, o que exige tubulação de aço trabalhada a frio em vez de um conjunto de mangueira padrão. As seções abaixo abordam cada fator de seleção com mais detalhes, juntamente com gráficos de referência que mostram como essas variáveis se comparam em plataformas de mecanismo comuns.

Que Linha de injetores de combustível Realmente faz no sistema de combustível

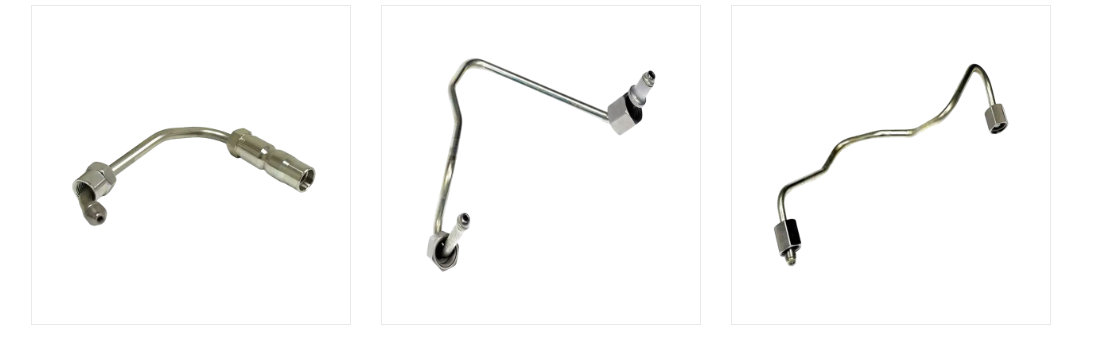

Uma linha de injetor de combustível é a seção da tubulação que transporta combustível pressurizado da bomba ou common rail até o bico injetor em cada cilindro. Dentro da linha de gás mais ampla na rede automotiva, ela fica bem no final do caminho de entrega, após a linha do tanque, a linha do filtro e a linha de abastecimento, e logo antes do ponto onde o combustível é medido e atomizado na porta de admissão ou na câmara de combustão. Por operar próximo ao injetor, este segmento experimenta os pulsos de pressão mais acentuados em todo o circuito de combustível.

As linhas de combustível de automóveis costumam ser agrupadas nas conversas do dia a dia, mas a linha do injetor em si é um componente distinto do tanque para a linha da bomba ou da linha de retorno. Ele tem que tolerar a rápida pulsação de pressão criada toda vez que um injetor abre e fecha, em alguns casos, centenas de vezes por segundo em toda a faixa de rotação do motor, mantendo-se firme o suficiente para evitar infiltrações menores nos pontos de conexão.

Por que o segmento da linha de injetores recebe atenção extra da engenharia

Ao contrário de um comprimento de mangueiras de combustível de uso geral, uma linha de injetor normalmente precisa de uma construção de parede rígida ou semi-rígida para manter sua forma contra o corpo do injetor sob vibração. Em muitos catálogos de peças, uma linha de combustível deste tipo é listada em hardware de fornecimento de combustível junto com seus acessórios, braçadeiras e clipes de montagem correspondentes, uma vez que todas essas peças trabalham juntas para manter a conexão vedada através de repetidos ciclos de pressão.

Materiais comuns usados em linhas de injetores de combustível e como eles se comparam

Quatro famílias de materiais cobrem a maior parte do mercado de linha de injetores de combustível automotivo: aço inoxidável, liga de aço trabalhado a frio, náilon e tubos de polímero composto ou reforçado. Cada um equilibra tolerância à pressão, resistência à corrosão e flexibilidade de maneira diferente, razão pela qual os projetistas de motores raramente usam o mesmo material para o lado da alimentação de baixa pressão e o lado do injetor de alta pressão do mesmo sistema.

Instantâneo do material para seleção da linha do injetor de combustível

Comparação geral de materiais comumente usados para conjuntos de linhas de injetores de combustível automotivo
Materiais	Classe de Pressão Típica	Resistência à corrosão	Flexibilidade	Aplicação Comum
Aço inoxidável	Segmento common rail de alta pressão	Alto	Baixo	Linhas de alimentação de injetores diesel e GDI
Liga de aço, trabalhada a frio	Segmento common rail de alta pressão	Moderado a alto	Baixo	Tubos injetores diesel common rail
Náilon	Baixo to moderate pressure	Alto	Alto	Linhas de fornecimento, retorno e vapor
Composto, reforçado	Pressão moderada	Moderado a alto	Moderado	Alimentação de média pressão e linhas de jumper

O aço inoxidável e a liga de aço trabalhado a frio dominam o segmento de alta pressão porque ambos podem passar por autofrettagem, uma etapa de trabalho a frio que pressiona a parede interna além do seu ponto de escoamento e deixa para trás uma camada de tensão de compressão residual. Essa tensão residual compensa a tensão de tração criada durante cada pulso de pressão de injeção, o que é um dos motivos pelos quais uma linha de injetores de aço processada adequadamente pode suportar pressões bem acima 200MPa em uma aplicação diesel common rail sem trincas por fadiga precoce.

Comparação relativa entre cinco fatores de desempenho, apenas visão geral ilustrativa

Correspondência de classificações de pressão ao sistema de injeção em uso

A classe de pressão é o primeiro filtro a ser aplicado ao restringir uma opção de linha de combustível. Uma linha construída para um circuito de abastecimento de gasolina de baixa pressão não substitui o segmento que alimenta um injetor common rail, e usar a classe errada em qualquer direção desperdiça margem de durabilidade ou cria um risco genuíno de confiabilidade.

Pressão operacional típica por tipo de sistema

Pressão operacional aproximada por tipo de sistema de injeção, apenas faixas de referência e não em uma escala linear estrita

A linha de injetores diesel common rail de alta pressão é o segmento que recebe mais atenção da engenharia porque deve resistir tanto à pressão estática extrema quanto à pulsação rápida. Os sistemas de injeção direta de gasolina ficam no meio, precisando de um tubo que possa lidar com valores de MPa de dois dígitos sem a espessura da parede de uma linha de diesel. Compreender em qual categoria um veículo se enquadra é a maneira mais rápida de selecionar uma linha de injetores de combustível compatível antes de examinar o material ou detalhes de montagem.

Tipos de conexão de linha de combustível e métodos de conexão para uma vedação segura

As linhas e conexões de combustível funcionam como um sistema único, e não como compras separadas, uma vez que um tubo com classificação correta ainda pode vazar se combinado com um conector incompatível. Os conjuntos de linha de injetores de combustível automotivo normalmente usam um dentre vários estilos de conexão comprovados, escolhidos com base na classe de pressão, no material do tubo e na frequência com que a junta precisa de manutenção.

Tipos de conexões de linha de combustível encontradas em veículos modernos

Acessórios de sinalização Forme uma vedação de metal com metal usando uma extremidade de tubo alargada pressionada contra um cone correspondente, comumente usado em linhas de injetores de aço que sofrem alta pressão.
Acessórios de compressão conte com uma ponteira que morde a parede do tubo conforme a porca é apertada, útil onde uma linha precisa ser unida sem alargar a extremidade do tubo.
Acessórios de conexão rápida se encaixam e são amplamente utilizados em linhas de fornecimento e retorno de náilon, onde a montagem e desmontagem rápida são importantes durante o trabalho de serviço.
Acessórios para banjo use um conector tipo parafuso oco que permite que a linha fique em um ângulo de rotação fixo, geralmente encontrado na entrada do injetor, onde o espaço é apertado.
Empurre os acessórios de farpa emparelham com mangueiras de combustível reforçadas em seções de baixa pressão do circuito e normalmente são fixadas com uma braçadeira.
Porcas de compressão roscadas são usados nas portas do injetor e do trilho em linhas de aço de alta pressão, com torque de acordo com uma especificação definida durante a montagem.

Mangueiras e conexões automotivas trabalhando juntas

Na prática, mangueiras automotivas e conexões para linhas de combustível de automóveis combinam seções de tubulação rígida com mangueiras curtas e flexíveis onde o isolamento de vibração é necessário entre o motor e o chassi. Os tipos de acessórios de linha de combustível diferem entre conectores de estilo de equipamento original e designs genéricos de reposição, portanto, a abordagem mais segura ao adquirir um tipo de conector de linha de combustível de reposição é combinar o passo da rosca, o diâmetro externo do tubo e o método de vedação da peça original, em vez de assumir a intercambialidade entre famílias de motores.

Considerações sobre diâmetro, espessura de parede e comprimento para seleção da linha do injetor

Escala de diâmetro externo e espessura de parede com classe de pressão e requisitos de vazão do injetor. Um motor diesel de maior cilindrada ou de serviço pesado movimenta mais combustível por ciclo, de modo que sua linha de injetores normalmente precisa de um diâmetro mais largo para manter a velocidade do fluxo e a queda de pressão dentro de uma faixa aceitável, enquanto a parede ainda precisa ficar mais espessa para gerenciar a pressão de trabalho mais alta.

Diâmetro externo aproximado do segmento da linha do injetor por plataforma do motor, apenas para referência geral

O comprimento é tão importante quanto o diâmetro. Um percurso mais longo do que o necessário adiciona queda de pressão e massa extra que deve ser fixada e suportada, enquanto um percurso muito curto sobrecarrega as conexões em ambas as extremidades quando o motor se acomoda sob seus próprios suportes. Seguir o comprimento original do tubo e a geometria da curvatura, ou uma substituição adequadamente medida, mantém a linha livre de tensões indesejadas nas conexões do injetor e do trilho.

Roteamento, folga e proteção contra vibração durante a instalação

O roteamento correto protege a linha do injetor de combustível de dois de seus gatilhos de falha mais comuns: calor e atrito. Uma linha que passa perto do coletor de escapamento envelhece mais rápido do que uma que passa ao longo do lado mais frio do compartimento do motor, e uma linha que esfrega contra um suporte ou chicote elétrico acabará desgastando sua parede externa.

Siga o caminho de roteamento original e prenda os locais para que a linha mantenha a distância projetada de peças móveis e superfícies quentes.
Mantenha um espaço visível entre o tubo e qualquer componente de exaustão, adicionando uma seção de proteção térmica onde o layout de fábrica inclui uma.
Espace os clipes de montagem em intervalos regulares para que o tubo não possa flexionar o suficiente para entrar em contato com as ferragens adjacentes durante o movimento do motor.
Evite dobrar tubos de aço mais apertados do que seu raio de curvatura mínimo nominal, pois uma curva acentuada afina a parede e concentra a tensão.
Verifique o torque em cada conexão após o primeiro ciclo térmico, pois a expansão térmica pode afrouxar levemente uma junta que foi apertada a frio.

Reconhecendo desgaste, vazamentos e problemas de desempenho relacionados à quilometragem do veículo

O desgaste da linha do injetor de combustível tende a aumentar gradualmente, em vez de aparecer de uma só vez, e é por isso que a inspeção visual periódica detecta a maioria dos problemas antes que eles afetem a dirigibilidade. O gráfico abaixo ilustra como a parcela de linhas inspecionadas que apresentam algum tipo de desgaste normalmente aumenta à medida que a quilometragem se acumula.

Parcela ilustrativa de linhas de combustível inspecionadas mostrando sinais de desgaste por faixa de quilometragem, tendência geral para referência

Uma linha de injetor de combustível raramente falha sem sinais de alerta. Um leve cheiro de combustível perto do compartimento do motor, um resíduo visível de umidade ao longo do tubo, uma marcha lenta brusca que não estava presente antes ou uma pequena queda nas leituras de pressão de combustível durante o diagnóstico são motivos para inspecionar a linha e seus acessórios antes que o problema afete a partida ou a aceleração.

Práticas de manutenção que ajudam a prolongar a vida útil da linha do injetor

A maioria das práticas que protegem uma linha de injetores de combustível são simples e de baixo esforço, o que as torna fáceis de incorporar em uma visita de serviço de rotina, em vez de tratá-las como uma tarefa separada.

Limpe a linha e as conexões durante as trocas de óleo e procure por uma película opaca e pegajosa que indique uma infiltração lenta.
Verifique os clipes de montagem quanto a rachaduras ou folgas, pois uma linha que pode se mover é uma linha que eventualmente se desgastará.
Mantenha o compartimento do motor livre de acúmulo de detritos ao redor da linha, pois a umidade presa e a areia da estrada aceleram a corrosão da superfície.
Substitua as braçadeiras e juntas gastas ao mesmo tempo que qualquer acessório que seja perturbado durante trabalhos de reparação não relacionados.
Verifique se os intervalos de manutenção do filtro de combustível estão sendo seguidos, pois a contaminação por partículas pode acelerar o desgaste dentro da linha do injetor e no próprio injetor.

Práticas de fabricação por trás da produção de linhas de injetores de combustível duráveis

As diferenças de desempenho descritas acima vêm de como uma linha de injetores de combustível é fabricada, e não apenas da matéria-prima a partir da qual ela começa. Os tubos injetores de alta pressão são normalmente formados a partir de tubos de aço de baixa liga especialmente selecionados, depois tratados termicamente e trabalhados a frio para aumentar o limite de escoamento e a resistência à fadiga, para que o tubo acabado possa lidar com a pulsação de pressão de um sistema diesel common rail.

O processamento de autofretagem, onde o tubo é pressurizado além de sua faixa normal de trabalho durante a fabricação, cria uma camada de tensão de compressão residual na parede interna que atua contra a tensão de tração gerada durante a operação. A dobra de tubos CNC de precisão é então usada para moldar cada linha para que sua geometria tridimensional se alinhe com o layout do motor, o que mantém a instalação simples e evita estresse adicional nos pontos de montagem.

Instalações de produção especializadas nesta categoria, como a JIATIAN em Ningbo, combinam equipamentos CNC para dobra de tubos, linhas de conformação hidráulica, soldagem a laser automatizada e áreas de teste dedicadas para manter a precisão dimensional e a integridade da parede consistentes de uma produção para outra. Esse tipo de processo integrado, desde a formação do tubo até as verificações finais da geometria, é o que permite que uma linha de injetores de combustível seja produzida com um padrão repetível em grandes volumes de pedidos, bem como em tiragens personalizadas menores.

Perguntas frequentes sobre linhas de injetores de combustível automotivo

Perguntas comuns feitas sobre peças e serviços da linha de injetores de combustível automotivo
Q1: O que é uma linha de injetor de combustível Uma linha de injetor de combustível é o segmento de tubulação que transporta combustível pressurizado da bomba ou common rail para o injetor em cada cilindro, formando o elo final no caminho de fornecimento de combustível.	Q2: O que uma linha de injetor de combustível faz Ele transfere combustível sob pressão para o injetor, ao mesmo tempo que suporta os rápidos pulsos de pressão criados sempre que o injetor abre e fecha durante a operação do motor.
Q3: Onde está localizada a linha do injetor de combustível Ele corre entre o trilho de combustível ou a bomba de alta pressão e o corpo do injetor, geralmente ao longo da parte superior ou lateral do motor, próximo ao coletor de admissão.	Q4: De quais materiais são feitas as linhas do injetor de combustível As opções comuns incluem aço inoxidável, liga de aço trabalhado a frio, náilon e materiais compósitos, cada um adequado para uma necessidade diferente de pressão e flexibilidade.
Q5: Qual é a diferença entre uma linha de injetor de combustível e um trilho de combustível O trilho de combustível é o coletor compartilhado que distribui combustível pressurizado para cada cilindro, enquanto a linha do injetor é o segmento individual que conecta o trilho ou bomba a um único injetor.	Q6: Como posso saber se minha linha do injetor de combustível está ruim Os sinais incluem cheiro visível de combustível, resíduo úmido ao longo do tubo, marcha lenta irregular inexplicável ou queda na pressão medida do combustível durante uma verificação de diagnóstico.
Q7: O que causa vazamentos na linha do injetor de combustível As causas típicas incluem conexões soltas ou desgastadas, atrito devido à falta de folga em peças próximas, corrosão superficial e rachaduras por fadiga após ciclos de pressão prolongados.	Q8: Uma linha de injetor de combustível danificada pode afetar o desempenho do motor Sim, uma linha danificada pode causar pressão irregular de combustível no injetor, levando a marcha lenta brusca, hesitação ou redução de potência, dependendo da gravidade do problema.
Q9: Com que frequência as linhas do injetor de combustível devem ser substituídas Não existe um intervalo fixo único, uma vez que a vida útil depende da quilometragem, da rota e das condições de operação, razão pela qual a inspeção visual periódica é recomendada em um cronograma rigoroso baseado em calendário.	Q10: Como prevenir a corrosão da linha do injetor de combustível Mantenha o compartimento do motor livre de umidade e detritos presos, resolva imediatamente qualquer dano ao revestimento protetor e escolha um material adequado ao ambiente operacional local.
