O que é um tubo vareta medidora de óleo do motor? Guia de materiais e funções

O que é um Tubo da vareta de óleo do motor

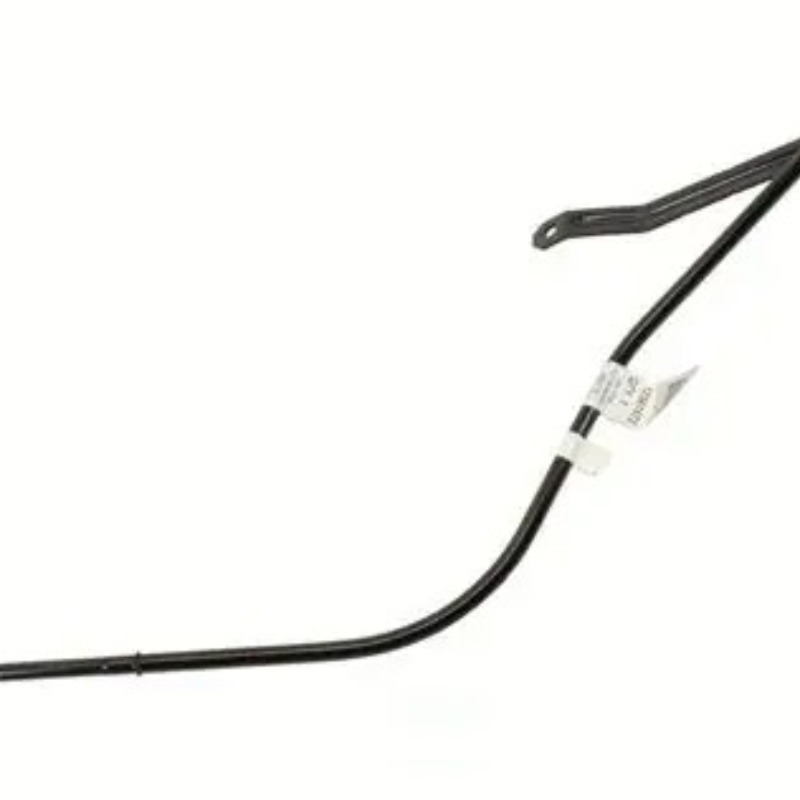

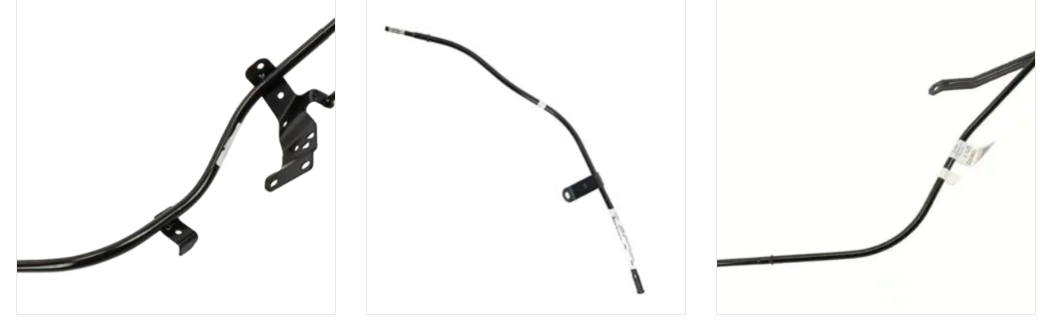

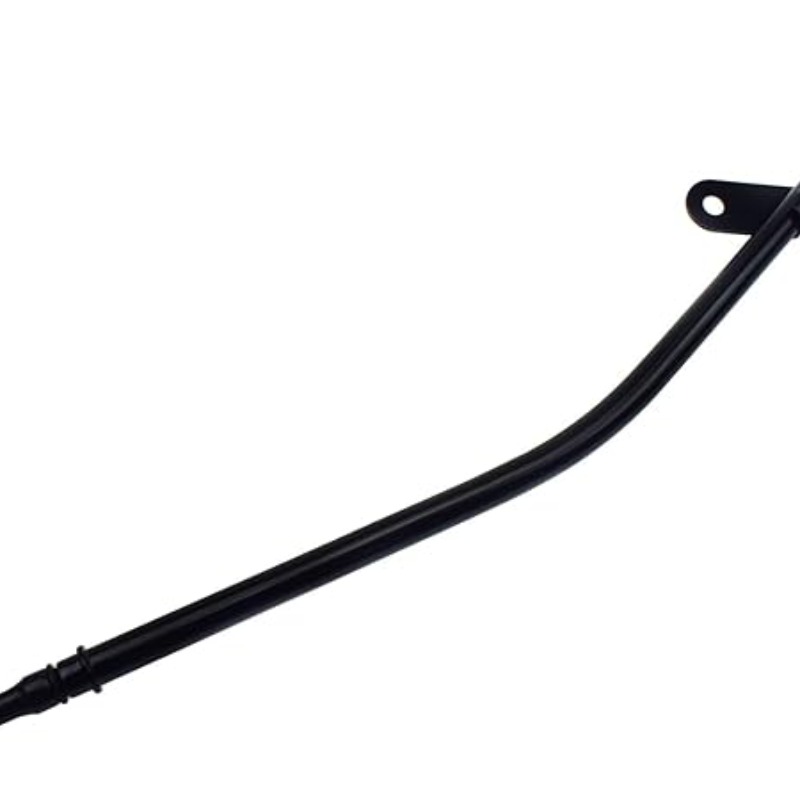

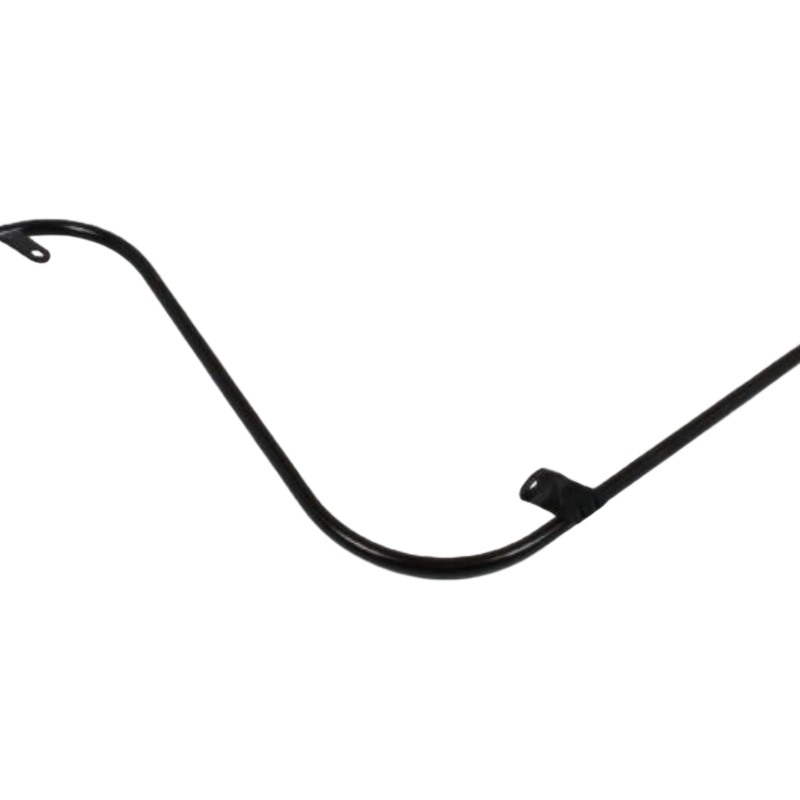

Um tubo da vareta do óleo do motor é o tubo guia cilíndrico instalado no cárter do óleo do motor que segura a vareta do óleo e fornece aos técnicos um canal estável e selado para verificar o nível e a condição do óleo. Um tubo de vareta de óleo de motor automotivo muitas vezes também suporta enchimento ou drenagem de óleo em certos projetos de motor , tornando-o um pequeno componente com um papel descomunal na manutenção diária do motor. O tubo vai de uma abertura próxima à parte superior do bloco do motor até o cárter, mantendo a vareta alinhada na mesma posição sempre que é inserida, para que as leituras do nível de óleo permaneçam consistentes.

Além de simplesmente guiar a vareta, o tubo forma um caminho selado que mantém a sujeira, a umidade e os detritos longe do suprimento de óleo. Esta função é importante em automóveis de passageiros, camiões comerciais, grupos geradores e máquinas de construção, em qualquer lugar onde um motor necessite de uma forma fiável e repetível de monitorizar o nível e a qualidade do óleo durante verificações de rotina.

Funções principais do tubo da vareta

Um tubo de vareta de óleo de motor bem projetado faz mais do que mantê-la no lugar. Desempenha diversas funções de suporte que protegem o motor e simplificam a manutenção.

Canal de detecção de nível de óleo, proporcionando um ponto de inserção estável para leituras precisas quando o motor esfriar
Prevenção de contaminação, usando um anel de vedação e extremidade corrugada para bloquear corpos estranhos e umidade do cárter de óleo
Suporte para enchimento ou drenagem de óleo, com alguns modelos incluindo uma porta de enchimento ou válvula de drenagem na extremidade do tubo
Durabilidade estrutural, construída com material resistente à corrosão para suportar operação prolongada e com altas temperaturas
Substituição simplificada, usando conexões rosqueadas ou de encaixe adequadas a diferentes layouts de motor

Materiais de tubo de vareta de aço, aço inoxidável e flexível

A escolha do material afeta a resistência do tubo da vareta ao calor, à vibração e à corrosão durante anos de operação do motor. Três famílias de materiais cobrem a maioria das aplicações existentes no mercado atualmente.

Tabela 1: Materiais comuns do tubo da vareta e características típicas
Tipo de material	Resistência à corrosão	Aplicação Típica
Tubo de vareta de óleo de aço	Moderado	Motores padrão de passageiros e comerciais leves
Tubo de vareta de aço inoxidável	Alto	Caminhões pesados, grupos geradores, ambientes agressivos
Tubo flexível da vareta	Moderado to High	Compartimentos de motor apertados com restrições de roteamento

Figura 1: Comparação ilustrativa da resistência à corrosão entre tipos comuns de materiais de tubos de vareta

Os tubos da vareta de aço inoxidável geralmente oferecem a maior resistência a longo prazo à ferrugem e corrosão, e é por isso que aparecem com frequência em grupos geradores e máquinas de construção que operam em condições externas exigentes. Os tubos de aço padrão continuam sendo uma opção prática e amplamente utilizada para aplicações diárias em veículos de passageiros, enquanto os tubos flexíveis da vareta resolvem os desafios de roteamento em compartimentos de motores onde um caminho de tubo rígido não é prático.

Fatores de durabilidade que prolongam a vida útil

Um tubo de vareta fica próximo ao calor do motor e à vibração constante durante toda a vida útil do veículo, portanto, alguns detalhes de construção fazem uma diferença mensurável em quanto tempo ele dura antes de precisar ser substituído.

Vedação e Controle de Contaminação

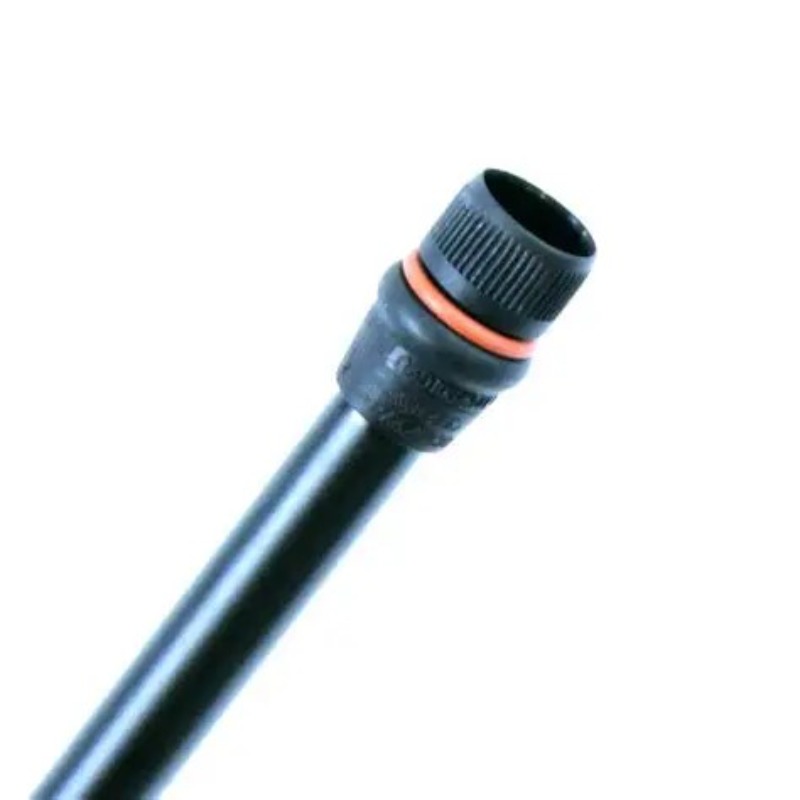

O anel de vedação na parte superior do tubo e a seção corrugada perto da base trabalham juntos para evitar que a umidade e os detritos da estrada entrem no cárter. Uma vedação desgastada ou ausente é um dos motivos mais comuns pelos quais a contaminação do óleo aparece durante as verificações de rotina, mesmo quando o próprio óleo foi trocado recentemente.

Resistência ao calor e à vibração

Como o tubo fica próximo ao bloco e ao caminho de escapamento em muitos layouts de motor, a tolerância a altas temperaturas é tão importante quanto a resistência do material. Os tubos construídos com material resistente à corrosão e um ajuste de montagem confortável mantêm sua forma e posição durante anos de ciclos térmicos, o que mantém a leitura precisa da vareta ao longo do tempo.

Sinais de que um tubo da vareta precisa ser substituído

A maioria dos problemas no tubo da vareta mostram sinais de alerta claros antes de causarem maiores dores de cabeça na manutenção. Reconhecer isso antecipadamente mantém as verificações de óleo precisas e evita que a contaminação chegue ao cárter.

A vareta parece solta ou oscila visivelmente quando inserida no tubo
Resíduos de óleo ou infiltração aparecem ao redor da base onde o tubo encontra o cárter
O tubo apresenta dobras, amassados ou rachaduras visíveis ao longo de seu comprimento
A vareta torna-se difícil de inserir ou remover suavemente
Sujeira ou umidade aparecem dentro da abertura do tubo após a limpeza

Figura 2: Padrão ilustrativo de eficácia da vedação ao longo dos anos de serviço entre tipos de materiais de tubos

Como remover e instalar um tubo vareta

Substituir um tubo da vareta medidora de nível é uma tarefa administrável na maioria dos motores, uma vez que o tubo antigo foi localizado e liberado de seu ponto de montagem. Um tubo quebrado ou emperrado geralmente precisa de um processo de remoção cuidadoso e metódico, em vez de força.

Removendo um tubo de vareta quebrado

Localize o ponto de montagem no bloco ou na tampa da válvula e confirme se o tubo está rosqueado, encaixado por pressão ou aparafusado
Aplique uma leve pressão de balanço enquanto puxa para cima se o tubo estiver encaixado na panela
Remova primeiro o parafuso de retenção ou suporte se o tubo estiver preso com um fixador
Limpe completamente o orifício de montagem assim que o tubo antigo for removido para remover detritos ou selante antigo

Instalando um novo tubo vareta

Confirme se o tubo de substituição corresponde ao comprimento, diâmetro e estilo de montagem originais
Coloque um novo anel de vedação no tubo antes da instalação para manter uma vedação limpa
Guie o tubo uniformemente na abertura da panela para evitar dobrar a extremidade inferior
Prenda o ponto de montagem superior de acordo com o design original com rosca ou encaixe
Insira a vareta e confirme se ela está totalmente assentada e se lê com precisão antes de fechar o compartimento do motor

Comparando tipos de tubos de vareta lado a lado

A escolha entre aço, aço inoxidável e construção flexível se resume a pesar algumas medidas práticas em relação ao ambiente do motor que o tubo servirá.

Figura 3: Desempenho comparativo entre cinco medidas práticas numa escala relativa

Os tubos de aço inoxidável tendem a liderar em termos de resistência ao calor e à corrosão, o que se adequa a aplicações de equipamentos pesados e externos, enquanto os tubos flexíveis ganham uma vantagem no roteamento através de layouts apertados ou irregulares do compartimento do motor, onde um formato de tubo rígido é mais difícil de encaixar.

Aplicações em todos os tipos de veículos e equipamentos

Um tubo de vareta de óleo automotivo aparece em uma ampla variedade de plataformas de trem de força, com material e formato frequentemente ajustados para se adequar ao layout específico do motor.

Tabela 2: Tipos de equipamentos comuns e considerações típicas sobre tubos de vareta
Tipo de equipamento	Consideração típica de tubo
Automóveis de passageiros	Aço compacto ou tubo flexível montado em espaço apertado no compartimento do motor
Caminhões Comerciais	Tubo de aço reforçado ou aço inoxidável para ciclos de trabalho prolongados
Grupos Geradores	Tubo de aço inoxidável que suporta exposição e vibração externas
Máquinas de construção	Tubo resistente à poeira, umidade e movimento constante

Figura 4: Distribuição ilustrativa do uso do tubo da vareta nas categorias de equipamentos comuns

Sobre o fabricante

Como fabricante de tubos de vareta de óleo de motor automotivo na China e fábrica de tubos de vareta de óleo de motor automotivo, a empresa está sediada em Wanhou, cidade de Zhanqi, distrito de Yinzhou, cidade de Ningbo, uma área com conexões de transporte convenientes a cerca de 25 quilômetros do aeroporto de Ningbo Lishe e perto da zona industrial costeira de Ningbo. O negócio cresceu a partir da Ningbo Xingxin Metal Products Factory, fundada em 1995, e hoje opera como uma empresa de alta tecnologia especializada em acessórios para tubos automotivos em um Local de 32.000 metros quadrados com 26.000 metros quadrados de área de fábrica .

Os equipamentos de produção incluem máquinas CNC para dobrar tubos totalmente automáticas, linhas de montagem de fornos de brasagem em grande escala, máquinas hidráulicas de conformação interna cobrindo diâmetros de 10 a 80 milímetros, uma máquina hidráulica de expansão de água de 800 toneladas, soldadores a laser totalmente automáticos, robôs de soldagem e centros de usinagem em grande escala, apoiados por um laboratório interno de pesquisa e testes. Como fabricante de tubos para varetas de óleo e fornecedora de tubos para varetas de óleo, a equipe também produz soluções OEM de tubos para varetas de óleo junto com sua principal fabricação de tubos corrugados automotivos, aplicando tecnologia de tubos corrugados de expansão de água desenvolvida com um alto padrão na indústria.

Perguntas frequentes

Q1. Qual tubo da vareta de óleo se adapta ao meu motor

Combine a substituição com o comprimento, diâmetro e estilo de montagem do tubo original, uma vez que os layouts variam visivelmente entre os modelos de motor.
Q2. Posso substituir apenas o tubo da vareta

Sim, o tubo normalmente pode ser substituído sozinho, sem a necessidade de substituir a própria vareta ou outros componentes adjacentes.
Q3. Quanto tempo dura um tubo de vareta de óleo

A vida útil depende do material e das condições operacionais, com os tubos de aço inoxidável geralmente mantendo a eficácia da vedação por mais tempo do que o aço padrão nas mesmas condições.
Q4. Qual material é melhor para tubos de vareta de óleo

O aço inoxidável oferece a maior resistência à corrosão para ambientes exigentes, enquanto o aço padrão e a tubulação flexível atendem bem a muitas aplicações diárias de veículos de passageiros.
Q5. Os tubos da vareta de óleo são universais?

Não, os tubos são específicos do motor em comprimento, diâmetro e estilo de montagem, portanto, é importante combinar a configuração da peça original antes de solicitar uma substituição.
Q6. Um tubo de vareta torto pode ser consertado

Às vezes, pequenas curvas são endireitadas, mas geralmente é melhor substituir um tubo com amassados ou rachaduras estruturais para manter uma vedação adequada.
P7. Você pode substituir um tubo da vareta de óleo

Sim, a maioria dos tubos da vareta usa conexões rosqueadas ou de encaixe projetadas especificamente para facilitar a substituição.
Q8. Como remover um tubo de vareta quebrado

Identifique primeiro o estilo de montagem e, em seguida, use uma leve pressão oscilante ou remova o elemento de fixação antes de limpar os detritos do furo de montagem.
Q9. Como instalar um novo tubo de vareta

Coloque um novo anel de vedação, guie o tubo uniformemente na abertura da panela, fixe a montagem superior e confirme a leitura precisa da vareta depois de instalada.
Q10. Quanta manutenção um tubo de vareta precisa

Verificações visuais de rotina quanto à condição da vedação e montagem segura geralmente são suficientes, sendo a substituição necessária apenas quando aparecerem sinais de desgaste.
