O que é uma linha de injetor de combustível? Função, tipos e aplicações explicadas

Categorias

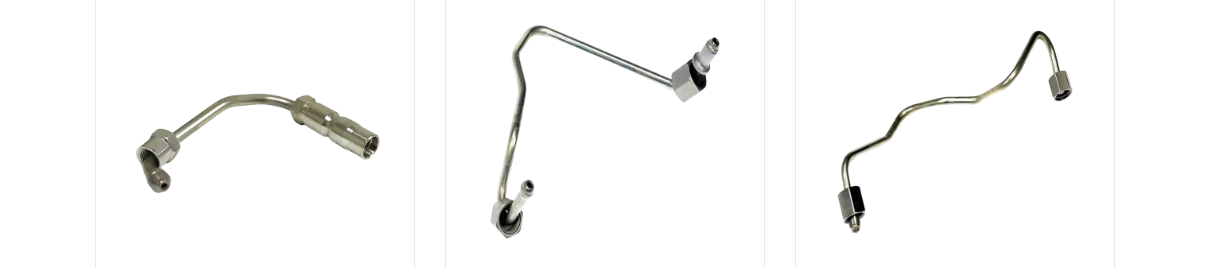

O que é um Linha de injetores de combustível

Uma linha de injetor de combustível, também conhecida como tubo de injeção de combustível, é o tubo de metal rígido que transporta combustível pressurizado da bomba de alta pressão ou do trilho comum para cada injetor de combustível, mantendo a pressão e a vazão exigidas pelo processo de combustão. O tubo não cria pressão por si só, ele transmite a pressão gerada a montante enquanto resiste à expansão, fadiga por vibração e pulsação de pressão repetida.

Em motores diesel modernos construídos em torno da arquitetura common rail ou bomba distribuidora, esse tubo opera sob ciclos de pressão repetidos que podem exceder 2.000 bar nos sistemas de produção atuais, com algumas plataformas avançadas projetadas para pressões próximas de 2.700 bar. Como a linha sofre esses picos de pressão muitos milhões de vezes durante um intervalo de serviço normal, a espessura da parede, o raio de curvatura e a condição da superfície interna são projetados em torno da vida útil da fadiga, em vez de apenas uma única classificação de pressão de ruptura.

Características principais

  • Conecta a bomba de alta pressão ou common rail diretamente ao corpo do injetor
  • Transfere combustível tratado como um fluido não compressível sem expansão mensurável
  • Formado através de dobra CNC para que a geometria do tubo corresponda exatamente aos pontos de montagem no bloco do motor
  • Produzido a partir de tubos de aço trabalhados a frio, classificados para ciclos repetidos de fadiga de alta pressão

Funções principais de um tubo de injeção de combustível

Um tubo de injeção de combustível executa vários trabalhos ao mesmo tempo, e cada um deles afeta a forma como o motor dá partida, fica em marcha lenta e responde sob carga.

Entrega de Combustível

A tarefa principal da linha é mover um volume de combustível medido da saída da bomba para a entrada do injetor sem perda, aeração ou atraso, combinando a saída da linha do injetor de combustível com a sincronização do injetor para que cada cilindro receba o mesmo volume dentro do cronograma.

Transmissão de alta pressão

O tubo deve transmitir picos de pressão gerados pela bomba ou trilho sem expandir ou absorver energia que deveria atingir o bico injetor. Mesmo uma pequena expansão elástica na parede do tubo pode retardar o aumento de pressão na ponta do injetor, um efeito que os engenheiros descrevem como perda de eficiência volumétrica.

Precisão do tempo de injeção

Como o combustível é tratado como incompressível, a transferência das ondas de pressão através da linha ocorre em uma fração de milissegundo. Qualquer variação no comprimento do tubo, diâmetro interno ou rigidez da parede entre os cilindros pode alterar ligeiramente o tempo de injeção de um cilindro para outro, portanto, as equipes de engenharia especificam comprimentos de linha de injetores de combustível correspondentes e caminhos de curvatura em um banco de cilindros sempre que o layout permitir.

Suporte para Atomização

O fornecimento de pressão estável no bico injetor é o que permite que o combustível seja atomizado no padrão de gotículas finas que a combustão exige. Quando um tubo de injeção de combustível está desgastado, rachado ou subdimensionado, a pressão no bico cai e a qualidade da atomização cai, o que normalmente aparece como marcha lenta irregular, partidas a frio mais difíceis ou aumento de fumaça no escapamento.

Tipos de linhas de injetores de combustível

As linhas dos injetores de combustível são geralmente agrupadas pela estrutura da parede e pela plataforma do motor para a qual foram projetadas.

Classificação geral da linha de injetores de combustível e estruturas de tubos de injeção de combustível
Tipo Estrutura Aplicação Típica
Tubo de parede única Uma parede contínua de aço trefilado a frio Automóveis de passageiros e motores diesel leves
Tubo de parede dupla (duplex) Duas camadas formadas a frio em uma parede para maior margem de ruptura Motores pesados para caminhões, ônibus e fora de estrada
Tubo tratado com autofrettagem Parede única pré-esforçada internamente através de sobrepressão controlada Sistemas Common Rail acima de 2.000 bar
Tubo Blindado / Manga Tubo padrão equipado com uma capa externa protetora nos pontos de desgaste Motores com roteamento apertado perto de componentes móveis

Classificação por Aplicação

  • Linhas de injetores de combustível diesel para veículos de passageiros
  • Tubos de injeção de combustível para veículos comerciais leves
  • Linhas de injetores para caminhões pesados e ônibus
  • Linhas de máquinas agrícolas e de construção
  • Linhas de motores marítimos e industriais
  • Linhas injetoras do grupo gerador

Estrutura de uma linha de injetores de combustível

Um conjunto de linha de injetor de combustível acabado é construído a partir de mais de um único tubo. Cada extremidade é formada e usinada para vedar a bomba ou trilho de um lado e o injetor do outro, enquanto a seção intermediária é dobrada em um raio específico para limpar os componentes circundantes do motor sem contato.

Trilho/corpo da bomba Corpo do injetor Noz União Assento Cônico Corpo do tubo (seção dobrada) Porca de manga

Vista isométrica simplificada de um conjunto de linha de injetor de combustível entre uma bomba ou corpo ferroviário e o injetor

Componentes principais

  • Assento cônico: a ponta usinada que forma uma vedação de metal com metal contra a bomba ou saída do trilho
  • Porca de União: rosqueia no pino de saída e puxa a sede do cone para contato de vedação
  • Corpo do tubo: a seção de suporte de carga entre ambas as extremidades, moldada por meio de dobra CNC
  • Porca de manga: o encaixe no lado do injetor que fixa a extremidade oposta
  • Manga protetora: uma camada externa opcional adicionada onde o tubo, de outra forma, roçaria contra colchetes ou linhas vizinhas

Dados de desempenho da linha do injetor de combustível

As figuras abaixo resumem as faixas de pressão comumente observadas, distribuição dimensional e desempenho comparativo entre tipos de tubos. Eles são apresentados como pontos de referência gerais e não como especificações para qualquer modelo de motor único.

Evolução da pressão de injeção entre gerações de sistemas

0 1000 2000 3000 1350 1600 2000 2500 2700 1997 2001 2006 2013 Atual

Pressão aproximada do common rail em bar através de sucessivas gerações de sistema

Pressão operacional típica por aplicação

Diesel para automóveis de passageiros
2.000 barras
Veículo Comercial Leve
2200 barrasras
Caminhões e ônibus médios/pesados
2500 barras
Agrícola e Construção
2200 barrasras
Motor Marítimo e Industrial
1800 barras

Faixa típica de pressão operacional superior por plataforma do motor, expressa em bar

Distribuição Comum do Diâmetro Externo

6 mm, 15%
8 mm, 35%
10 mm, 30%
12 mm, 15%
14 mm, 5%

Participação relativa de tamanhos de diâmetro externo comumente usados em aplicações de linha de injetores de combustível

Comparação de desempenho entre tipos de tubos

Capacidade de Pressão Resistência à fadiga Resistência à vibração Formabilidade de dobra Resistência à corrosão
Tubo trefilado a frio padrão Tubo tratado com autofrettagem Tubo Duplex/Parede Dupla

Comparação relativa de tipos de tubos em cinco atributos de desempenho, pontuados em uma escala de cinco pontos

Materiais e Processo de Fabricação

A escolha do material e o método de formação influenciam o tempo que uma linha do injetor de combustível resiste sob repetidos ciclos de pressão.

Materiais comuns usados para linha de injetores de combustível e produção de tubos de injeção de combustível
Materiais Característica Típica Uso Comum
Aço Carbono Trefilado a frio, alta resistência à tração, econômico Aplicações em automóveis de passageiros e serviços leves
Liga de aço Maior resistência à fadiga através de elementos de liga Sistemas diesel de serviço médio e pesado
Aço inoxidável Forte resistência à corrosão em ambientes úmidos ou marinhos Motores para equipamentos marítimos, industriais e externos

Conformação a Frio e Autofrettage

Ao aplicar pressão interna controlada ao tubo durante o processamento, ocorre deformação plástica na parede interna, criando tensão de compressão residual. Esta tensão residual compensa a tensão de tração gerada durante a pressão normal de operação, o que melhora a vida em fadiga e aumenta a margem de pressão de ruptura do tubo de injeção de combustível acabado.

Dobragem CNC e Controle Dimensional

O equipamento CNC para dobrar tubos molda a geometria tridimensional de cada linha de injetores de combustível para que corresponda aos pontos de montagem em um projeto específico do motor, ajudando a peça acabada a assentar corretamente sem estresse adicional nos pontos de conexão.

Aplicações de linhas de injetores de combustível e tubos de injeção de combustível

As linhas de injetores de combustível são projetadas de acordo com o espaço de roteamento, o ciclo de trabalho e o ambiente operacional da plataforma que atendem.

  1. Carros diesel de passageiros: raios de curvatura compactos para caber em compartimentos de motor com distância entre eixos curta
  2. Vans comerciais leves e picapes: linhas combinadas com ciclo de trabalho mais alto, marcha lenta e parada, início do uso
  3. Caminhões e ônibus médios e pesados: linhas de diâmetro externo maiores classificadas para ciclos de pressão estendidos
  4. Máquinas agrícolas e de construção: linhas roteadas para tolerar poeira, vibração e grandes oscilações de temperatura
  5. Motores marítimos e industriais: linhas especificadas com maior resistência à corrosão para ambientes operacionais úmidos
  6. Grupos geradores e equipamentos de energia estacionários: linhas dimensionadas para serviço contínuo em vez de ciclos de carga variável

Capacidade de fabricação para linhas de injetores de combustível

As instalações de produção que operam como fabricantes de tubos injetores de combustível normalmente combinam dobra de tubos CNC, conformação interna a frio e usinagem de precisão sob o mesmo teto, para que as tolerâncias dimensionais permaneçam consistentes desde o primeiro protótipo até o volume total de produção. Uma instalação construída em torno deste escopo geralmente opera em dezenas de milhares de metros quadrados e combina centros automatizados de dobra de tubos com linhas dedicadas de brasagem e soldagem para manter os programas de linha de injetores de combustível OEM em um caminho de produção único e rastreável.

Equipamento de produção típico

  • Múltiplas máquinas de dobra de tubos CNC totalmente automáticas para geometria tridimensional exata
  • Máquinas de conformação interna hidráulica cobrindo uma ampla faixa de diâmetros
  • Soldagem a laser automatizada e células robóticas de soldagem para qualidade de junta consistente
  • Centros de usinagem em grande escala para conformação de extremidades, assentos cônicos e corte de roscas
  • Uma área dedicada de testes e inspeção para verificações dimensionais e de pressão

As instalações configuradas dessa maneira estão posicionadas para apoiar um relacionamento com fornecedor de tubos injetores de combustível diesel para distribuição de reposição e uma função de fabricante de tubos injetores common rail para plataformas OEM, uma vez que a mesma linha de processo de formação de tubos e autofrettagem pode alternar entre configurações duplex, de parede única e blindadas sem investimento separado em ferramentas. Para compradores que pesquisam uma cadeia de suprimentos baseada na China para um fabricante de tubos de injeção de combustível, a combinação de pesquisa e desenvolvimento internos, um processo de formação controlado e testes de laboratório integrados é geralmente o que determina se um fornecedor de tubos de combustível de alta pressão pode manter tolerâncias rígidas em execuções repetidas de produção.

Considerações sobre instalação e manutenção

O manuseio correto antes e depois da instalação tem um efeito direto no tempo de funcionamento da linha do injetor de combustível sem problemas.

Práticas de instalação

  • Aperte as porcas de união seguindo a sequência de torque especificada para o motor, trabalhando em estágios uniformes e graduais, em vez de um puxão contínuo
  • Apoie o tubo ao longo de seu comprimento com as braçadeiras originais para que a carga de vibração não se concentre nas extremidades da conexão
  • Evite dobrar ou endireitar uma linha formada no campo, pois remodelar um tubo trabalhado a frio remove o padrão de tensão residual incorporado durante a fabricação

Sinais de inspeção e desgaste

  • Infiltração de combustível ou resíduo úmido ao redor da área da porca de união
  • Rachaduras visíveis na superfície perto do assento do cone ou no ápice da curvatura
  • Corrosão ou descoloração da superfície em linhas expostas à umidade ou sal da estrada
  • Uma marcha lenta brusca ou partida a frio intensa que melhora quando a pressão do trilho é verificada

Manuseio de armazenamento

Quando uma linha de injetor de combustível é armazenada antes da instalação, manter as tampas protetoras no lugar e o tubo em uma área seca e com temperatura estável reduz a chance de corrosão superficial relacionada à umidade antes que a peça chegue ao motor.

Perguntas frequentes

Q1: O que é uma linha de injetor de combustível

Uma linha de injetor de combustível é um tubo de alta pressão que transfere combustível da bomba injetora ou common rail para o injetor, mantendo a pressão necessária para que o injetor abra e forneça combustível dentro do cronograma.

Q2: O que um tubo injetor de combustível faz

Ele controla o fornecimento de combustível, a transmissão de alta pressão e a precisão da injeção, mantendo o sinal de pressão da bomba ou trilho consistente até o bico injetor.

Q3: Como funciona uma linha de injetores diesel

A linha transmite a pressão do combustível com atraso mínimo, apoiando o tempo de injeção preciso e ajudando o injetor a produzir um padrão de pulverização atomizado fino no momento da injeção.

Q4: De quais materiais são feitos os tubos injetores de combustível

Os materiais comuns incluem aço inoxidável, aço carbono e aço-liga, escolhidos com base na classificação de pressão, requisitos de fadiga e ambiente operacional do motor.

Q5: Com que frequência as linhas dos injetores de combustível devem ser inspecionadas

A inspeção visual de rotina em cada intervalo de serviço é típica, verificando se há infiltração nas conexões, rachaduras na superfície perto das curvas e corrosão na superfície externa.

Q6: Uma linha do injetor de combustível pode ser reparada ou deve ser substituída

Como o tubo depende de um padrão específico de tensão residual interna, uma linha que apresenta rachaduras, deformação ou vazamento é normalmente substituída em vez de remodelada ou reparada.

Q7: O que faz com que a linha do injetor de combustível vaze ou rache

Fadiga por pressão repetida, conexões soltas ou apertadas demais, atrito por vibração contra componentes próximos e corrosão são as causas mais comuns.

Q8: As linhas dos injetores de combustível são iguais para motores a gasolina e diesel?

Não, os sistemas common rail e bombas a diesel geralmente operam em pressões muito mais altas do que os sistemas de injeção direta de gasolina, portanto, a espessura da parede da linha e a seleção do material diferem de acordo.
